120萬像素全局快門千兆網相機批量應用
全局快門高速高靈敏度千兆網工業相機批量應用
???????采用了全局快門的單色和彩色CMOS感光芯片，高靈敏度足以和SONY ICX445的感光效果匹配，采集速度42FPS，連續采集、軟件觸發和外部IO觸發采集，可以高速抓拍流水線上快速運動的工件。成功應用于高速流水線上工件缺陷抓拍，以下為相機參數：
■概述
SuperHD-G120SM/SC千兆網工業相機集成了高靈敏度CMOS感光芯片；高速FPGA、Flash存儲；RS232通信接口。千兆網工業相機符合GigE-Vision標準，穩定的程序保證，在安防、智能交通、工業檢測和自動化控制系統中廣泛應用。同時支持Labview、Halcon、CVB、Visionpro等標準軟件。
n??特點
w???120萬像素彩色/單色全局快門CMOS，型號為MT9M031；
w???集成高速可編程邏輯器件；
w???64M內存作程序運行；16MFlash存儲程序和配置參數；
w???千兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；
w???RS232串行通訊接口；
w???3路光耦隔離輸入、3路光耦隔離輸出
w???集成的防雷和防靜電措施；高低溫穩定運行；適合室外穩定運行
w???64M內存作程序運行；16MFlash存儲程序和配置參數；
n??規格
| 型號 | SuperHD-G120SM?/ SC |
| 圖像傳感器 | 1/3-inch CMOS 彩色/黑白圖像傳感器 |
| 有效像素數 | 1280(H) × 960(V) |
| 像素尺寸 | 3.75μm×3.75μm/Pixel |
| 掃描方式 | 逐行全幀掃描?；全局快門 |
| 幀速率 | 42幀/S |
| A/D | 12bit ADC轉換；可調節LUT表轉換為8位 |
| 處理器 | 高速可編程邏輯器件 |
| 內存 | 64M |
| 數據存儲 | 16M Nand FLASH |
| 網絡通訊 | 1000M以太網絡 |
| 串行通訊 | RS232串行通信接口 |
| I/O | 2路輸入觸發信號，3路TTL/ PLC輸出控制信號 |
| 自動功能 | 自動增益；自動曝光；自動白平衡 |
| 圖像格式 | Mono8格式； |
| 電源 | 12VDC;300mA |
| 功耗 | 3.6W |
| 鏡頭卡口 | C-Mount |
| 外形尺寸 | 66mm×55mm×48mm(長度×寬度×高度) |
| 溫度 | 零下20度到零上65度工作 |
| 認證 | 抗雷擊；抗輻射；抗靜電。同時對外輻射符合標準 |
?

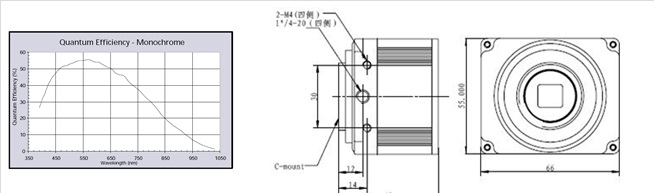

n??光譜特性和相機尺寸

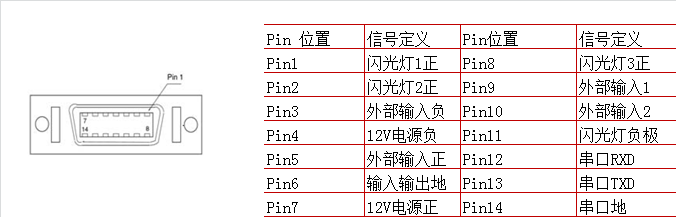

n??14Pin SCSI型D-Sub插頭信號定義
